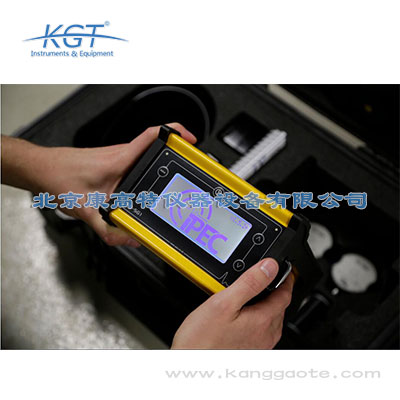

PD-SG1便攜式局放定位儀

品牌：英國IPEC
分類：手持式開關柜局放測試儀
應用領域：電網，電廠，
測試對象：開關柜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PD-SG1便攜式局放定位儀簡介：
?PD-SG1是雙傳感器開關柜設備PD檢測和定位儀器。
?PD-SG1由內部放電產生的TEV信號，以及由表面爬痕或電暈產生的聲學放電信號。
?PD-SG1可以使用兩個通道來獲取TEV信號，從而實現開關柜中PD的準確定位。
?PD-SG1有三種模式：
Level模式，用于檢測TEV和超聲波活動的存在;
Cycle模式，相位分辨局部放電顯示（PRPD）使用戶能夠驗證PD活動是否真實和電噪聲干擾，進而選擇是否采取措施;
Precedence模式，雙高精度傳感器允許用戶*定位PD活動的來源。

PD-SG1便攜式局放定位儀優勢：
?Detect MV and HV problems - 檢測MV & HV故障
在未發展成危險故障前檢測出威脅
?Personnel Safety Device - 保證個人安全
在開展工作之前確保變電站沒有PD
?Locate PD Source - *定位PD來源
皮秒級，準確定位在開關柜設備內的PD故障
?PRPD - PRPD 顯示功能Phase-Resolved Partial Discharge
允許用戶區分PD和噪聲
?Hear the PD - PD 聽覺指示
允許用戶聽到超聲波和TEV PD活動

PD-SG1便攜式局放定位儀特點：
?集成噪聲檢測算法有助于避免誤報
?超聲檢測器從表面檢測PD活動
?在液晶顯示屏上顯示為dB讀數，以及通過耳機發出的聲音信號
?測量?jī)?nèi)部PD產生的TEV信號
?PRPD模式用于在循環中查看PD生成模式，能夠識別噪聲和PD
?Precedence模式，用于在被測資產中定位PD源

PD-SG1便攜式局放定位儀功能：
發現
?Level模式用于檢測TEV和超聲波活動的存在

驗證
?PRPD使用戶能夠驗證PD活動是否真實，區分單純的電噪聲。
?使用PD Detector，您還可以保存PD數據

定位
?Dual sensor Precedence模式允許用戶在線*定位PD活動的來源，分辨率為8厘米

PD-SG1便攜式局放定位儀標準配置：
?PD-SG1
?頭戴耳機
?同步傳送器
?2x CC-TEV PD傳感器
?1x AA超聲波傳感器
?1x HFCT 48 PD傳感器
?功能檢查器
?主電源充電器
?耐磨的PELI?表殼

TEV測試
傳感器	電容
測量范圍	0 to 80 dBmV
分辨率	1 dB
準確性	±1 dB
噪音抑制	Yes, with PRPD
超聲測試
測量范圍	-6dBμV to + 70dBμV
分辨率	1 dB
準確性	±1 dB
傳感器靈敏度	-65dB (0dB = 1volt/μbar RMS SPL)
傳感器中心頻率	40 kHz
高頻CT(HFCT)
測量范圍	0 to 2,000,000pC
傳遞因子	4.8V/A
頻率	100kHz to 13 MHz
Precedence模式
時間分辨率	240皮秒
距離分辨率	85mm
Power Cycle模式
頻率	50/60Hz
顯示模式	實時和連續
線性范圍	Min 0 to 20mV, Max 0 to
dB范圍	20V 0 to 60dBmV
硬件
附件	堅固的鋁制外殼，帶有橡膠保護側板
控制	薄膜鍵盤
連接器	電源，耳機和外部TEV和聲學傳感器
顯示	帶有Precedence LED的背光LCD
操作環境
操作溫度	-20°C to 60°C
濕度	60 ±25% RH 無冷凝
IP 評級	54
規格
主機大小	210 x 90 x 65 mm
主機重量	1.8 kg
套件尺寸	565 x 340 x 230 mm
套件重量	10.25 kg
電源
內置電池	鋰電池, 12V, 4Ah, 48Wh
工作時間約	8 hours
充電溫度	0°C to 45°C
充電器
額定電壓	100 to 250 VAC, 12.6V, 1.65A
頻率	50 to 60Hz
適配器	UK, EU, Australia, USA
充電時間	4 hours
符合CE標準符合低電壓指令（2014/35/EU）和EMC指令（2014/30/EU）
