摘  要：低壓系統接地型式以拉丁字母作代號，本文介紹TT系統、IT系統、TN-C系統、TN-S系統等接地型式的適用范圍。

        關鍵字：TT系統 IT系統 TN-C系統 TN-S系統 適用范圍

一、低壓系統的接地型式
        低壓系統接地型式以拉丁字母作代號，其意義如下：

        *個字母表示電源端與地的關系：
          T－電源端有一點直接接地；
          I－電源端所有帶電部分不接地或有一點通過高阻抗接地。

        第二個字母表示電氣裝置的外露可電導部分與地的關系：
          T－電氣裝置的外露可電導部分直接接地，此接地點在電氣上獨立于電源端的接地點；
          N－電氣裝置的外露可電導部分與電源端接地點有直接電氣連接。

        之后的字母用來表示中性導體與保護導體的組合情況：
          S－中性導體和保護導體是分開的；
          C－中性導體和保護導體是合一的。

二、TN系統
        電源端有一點直接接地，電氣裝置的外露可電導部分通過中性導體或保護導體連接到此接地點。

        根據中性導體和保護導體的組合情況，TN系統的有以下三種型式：

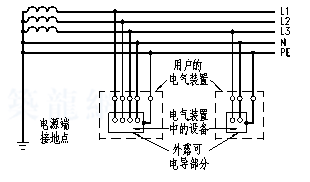

          a) TN－S系統：整個系統的中性導體和保護導體是分開的（見圖1-1）。

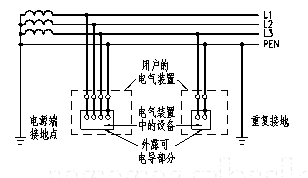

          b) TN－C系統：整個系統的中性導體和保護導體是合一的（見圖1-2）。

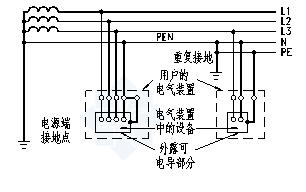

          c) TN－C－S系統：系統中一部分線路的中性導體和保護導體是合一的（見圖1-3）。
