新品推薦：西班牙merytronic Ariadna CI中壓及低壓電纜識別儀

來源：北京康高特儀器設備有限公司發布時間：2017-07-28 14:35:56 作者：瀏覽次數：2197次分類：行業動態

產品簡介
  Ariadna CI在電氣裝置維護工作中，為滿足安全需求，準確識別斷電電纜非常重要。
  Ariadna CI錯誤的切斷電纜后，會導致以下后果：1.觸電危險；2.供電中斷

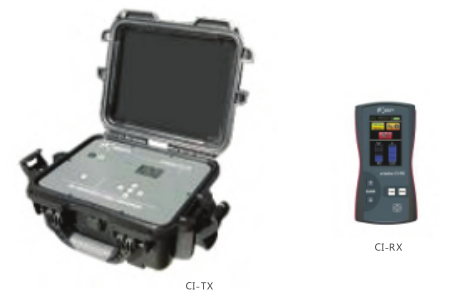

  ARIADNA CI 是一款操作簡單的電纜識別儀。能夠幫助用戶在各種環境（多導體、電纜溝、檢修井、控制面板、架空 / 埋地電纜）中，識別斷電、帶電中低壓電力電纜。

  主要特點
識別: 帶電中壓電纜
      帶電低壓電纜
      斷電中、低壓電纜
施加信號方法：直連法
      夾鉗感應法（可選）
應用：單相電纜 (帶屏蔽層或不帶屏蔽層)
      三相，或三相+中性導體
探測幅值和極性
*大電纜長度 > 10km (直連法)
發射機 (CI-TX)中含可充電電池
發射功率在等級2到4時，發射機可持續工作24h以上

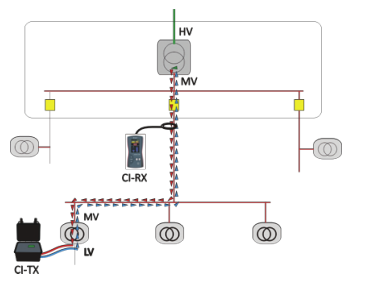

  帶電中壓電纜識別
  在中-低壓變壓器的低壓側連接負載，從供電網中消耗能量。由此測量變壓器中壓側產生的電流。
  CI-TX作為信號發射器，從供電網中消耗能量，產生特定電流脈沖信號。CI-RX作為接收機，探測該電流信號。

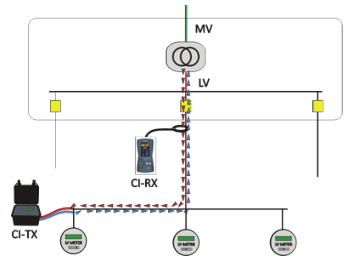

  帶電低壓電纜識別
  與中壓電纜識別方法類似，儀器能夠識別低壓帶電電纜。CI-TX發射機連接到待測低壓電纜的終端。開始測量后，儀器從電網中消耗能量，脈沖電流由注入點流經變壓器低壓側。 CI-RX能夠識別低壓電纜路徑。
  CI-RX可以適用于任何人可以到達的低壓環境。

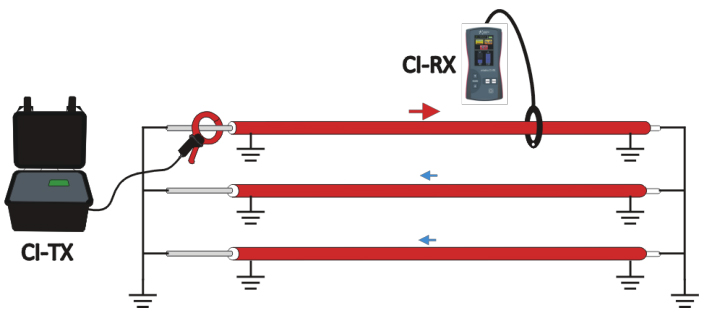

  斷電中低壓電纜識別
  通過注入極化頻率信號，并識別該信號，能夠主動地識別斷電電纜。不像帶電電纜的識別，測試所需能量直接由電網中產生；斷電電纜測試所需的能量是由CI-TX的可充電鋰電池提供的。
  有兩種方式將信號注入到電纜中：直接連接，或使用感應式夾鉗。
  通過測量信號的幅值及極性，識別電纜。

技術參數

CI-TX		CI-RX
尺寸	315x255x150mm	大小	120x220x65mm
重量	3kg	重量	0.75kg
防護等級	IP65	防護等級	IP54
顯示	黑白160x1008.4V	顯示	多彩TFT240x400
可充電電池	6.6AhLi-ion	電池	4x1.5VAA
電池充電器輸入	100-240VAC50/60Hz	操作溫度	-10oCto55oC
電池充電器輸出	12VDC2A
車載電源	是
操作溫度	-10oC to 55oC
主連接線上的保險絲	6.3x32mm10A500V50KAtypeF
帶電電纜
信號類型	電流脈沖	信號分析(TX)	幅值和極性
注入信號幅度	160/80A峰值	主動電流測量	50/60HzRMS
*大電網電壓	440Vac	*大網絡電流(50/60Hz)	1800ARMS(Rog)
操作時間	>24h	*大電纜長度	>10km
斷電電纜
信號類型	電流頻率	信號分析(TX)	amplitudeandpolarity
主動信號頻率	10W	*大電纜長度	>20km
操作時長(等級2)	>24h	*大回路阻抗	1000Ω

  Ariadna CI探測中低壓電纜（帶電或斷電），符合以下安全標準：
  -電磁兼容: EN 61000-6-3, EN 61000-6-2.
  -電磁安全: EN 61010-1 CAT IV 300V.
  -防護等級: Class II.
